Gniazdo Cartridge (ST)

Gniazdo to spełnia rolę wtyku cartridge'owego, który jednak nie powiadamia systemu o ewentualnej obecności (bądź nieobecności) tegoż. ROM cartridge'a zajmuje adresy w obszarze od $FA0000 (16384000) do $FBFFFF (16515071), czyli maksymalnie 128 kilobajtów.

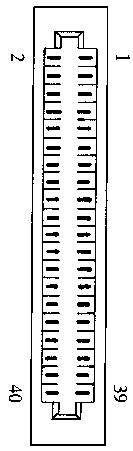

40 way 40S socket

function	pin			function
power + 5 VDC	2		1	power + 5 VDC
data 15	4		3	data 14
data 13	6		5	data 12
data 11	8		7	data 10
data 9	10		9	data 8
data 7	12		11	data 6
data 5	14		13	data 4
data 3	16		15	data 2
data 1	18		17	data 0
address 15	20		19	address 13
address 14	22		21	address 8
address 9	24		23	address 7
address 10	26		25	address 6
address 12	28		27	address 5
address 4	30		29	address 11
address 3	32		31	ROM3 select
address 2	34		33	ROM4 select
address 1	36		35	upper data strobe
ground	38		37	lower data strobe
ground	40		39	ground

Jedynie 15 niższych linii adresowych dostępnych jest dla ROMu catridge'a (nie zawiera on linii zapisu - write).

---
