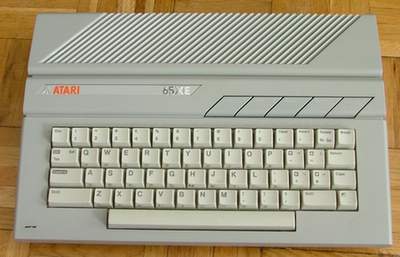

65XE

Przedstawiciel nowej linii komputerów 8-bitowych (XE) produkowanych przez Atari po przejęciu firmy przez Jacka Tramiela. Model ten został zaprezentowany podczas zimowych targów Consumer Electronics Show (CES), które miały miejsce w Las Vegas w styczniu 1985 r. Sugerowana cena wynosiła 99 dolarów USA.

Parametry komputera są niemal identyczne jak 800XL, z punktu widzenia użytkownika różnicę stanowi brak szyny PBI oraz nowy (do tej pory atrakcyjny) wygląd przypominający zmniejszone Atari ST. W środku komputera znajduje się przeprojektowana płyta główna (sprawia wrażenie bardziej uporządkowanej niż poprzedniczka znana z 800XL) i układ FREDDIE (stosowany też w późnych modelach XL).

Nowsze modele 65XE były wyposażone w złącze ECI będące następcą PBI co zbliżało je do modelu 130XE. Po pewnym czasie oba te komputery montowane były na tej samej płycie głównej, różniły się jedynie ilością pamięci.

Gniazda

• dwa porty joysticków (gniazda męskie DSUB-9)
• SIO
• cartridge (w wersjach budowanych płycie 130XE również port ECI)
• monitor (gniazdo żeńskie DIN5)
• TV
• zasilanie (gniazdo żeńskie DIN7)

Wersje

65XE był produkowany z 4 różnymi wersjami płyty głównej:

C070025 - bez ECI, 1-bitowe RAM

Pierwsza wersja, bez złącza ECI i z ośmioma 1-bitowymi kośćmi RAM 4164. Ciekawostką jest fakt zamiany miejscami (w stosunku do późniejszych modeli) POKEYa z PIA.

Płyta ma dwa różne numery katalogowe - na wierzchniej stronie nadrukowane jest oznaczenie C070025 REV.[nr] / ATARI 65XE, gdzie znane numery rewizji to:

• REV.C
• REV.C1

Na spodniej stronie płyty wytrawione jest zaś oznaczenie C070002 / REV.[nr] / 900XLF, odnoszące się do prototypowej nazwy komputera; znane numery rewizji to:

• REV.A
• REV.3

Na niektórych egzemplarzach wytrawiony jest też na spodzie napis "GX-211 VO" lub "KO SHENG" i czterocyfrowy kod oznaczający nr tygodnia i rok produkcji.

C100455 - z ECI, 1-bitowe RAM

Wersja z ECI i ośmioma 1-bitowymi kośćmi RAM 4164. Ten typ płyty głównej został również użyty w arabskim 65XE.

Na wierzchniej stronie nadrukowane jest oznaczenie 65XEN C100455 REV.2 / ASSY NO. CA20097-[biały prostokąt].

C070067 - z ECI, 1-bitowe RAM, wspólna z 130XE

Wersja z ECI i miejscem na szesnaście 1-bitowych kości RAM 4164, z czego wlutowane jest 8. Płyta była efektem ujednolicenia produkcji modeli 65XE oraz 130XE i stosowano ją w obu modelach, a także w 800XE. Stosunkowo łatwo w niej rozszerzyć pamięć do 128 KB.

Na wierzchniej stronie wytrawione jest oznaczenie C070067 / REV-[nr], gdzie znane numery rewizji to:

• REV-B
• REV-C

Oprócz tego nadrukowane jest oznaczenie W-1894HB.

C103579 - z ECI, 4-bitowe RAM, wspólna z 130XE

Wersja z ECI i miejscem na cztery 4-bitowe kości RAM 4464, z czego wlutowane są dwie. Stosowana była również w 130XE i 800XE. Łatwo w niej rozszerzyć pamięć do 128 KB - wystarczy dolutować dwie kości RAM 4464 oraz "małe MMU" C025953.

Na wierzchniej stronie nadrukowane jest oznaczenie 130XE(64X4) C103579-001 REV.[nr] / ASSY NO. CA200519 [nr]. Znane numery rewizji:

• REV.1 [2] / ASSY NO. CA200519-001
• REV.1 [2] / ASSY NO. CA200519 [biały prostokąt]
